从消耗到回馈：高精度双向直流电源如何重塑电子负载，**测试节能新范式

电子负载作为电力电子、新能源等领域的核心测试设备，长期以来被视为“能源消耗者”——传统电阻式负载通过发热消耗电能，效率不足30%，年耗电量可达数万度。而高精度双向直流电源的出现，彻底颠覆了这一认知：它不仅能模拟电子负载的“吸收”功能，更能将测试过程中产生的电能回馈至电网，实现“从消耗到再生”的范式革命。本文将深入解析双向直流电源的技术突破、对电子负载的重塑路径，以及其**的测试节能新生态。

一、电子负载的“能耗困局”：传统技术的瓶颈与挑战

电子负载的核心功能是模拟真实负载特性（如恒流、恒压、恒阻、恒功率），用于电源、电池、电机等设备的性能测试。传统电子负载主要分为两类：

1. 电阻式负载：“烧电”的低效方案

通过大功率电阻消耗电能，将电能转化为热能（如空气冷却或水冷散热）。其局限性在于：

• 效率极低：电能转化为热能的效率接近100%，但测试效率不足30%（仅30%的能耗用于模拟负载特性）；

• 体积庞大：100kW电阻负载需配备30kW水冷系统，占地面积达5㎡；

• 成本高昂：年耗电量超12万度/台，运维成本占设备总价的20%/年。

2. 传统直流电源：“单向”的功能局限

传统直流电源仅具备“输出电能”的单向功能，无法模拟负载的“吸收”特性，需与电阻负载配合使用，进一步加剧能耗。

3. 行业痛点：能源浪费与测试效率的矛盾

据《2024年全球电子测试设备能耗报告》显示，全球电子负载年耗电量超200亿度，相当于150万户家庭的年用电量；同时，传统负载的“发热损耗”导致测试环境温度升高，需额外投入空调降温，形成“能耗恶性循环”。

二、高精度双向直流电源：技术原理与“双向”突破

高精度双向直流电源的核心是能量双向流动——既能作为“电源”输出电能（正向模式），又能作为“负载”吸收电能并回馈至电网（反向模式）。其技术突破在于解决了“高精度控制”与“高回馈效率”的双重难题。

1. 技术架构：从“单向输出”到“双向流动”

双向直流电源的架构由三大核心模块构成：

• 功率变换模块：采用全桥IGBT拓扑，通过PWM（脉冲宽度调制）技术实现能量双向转换；

• 控制模块：基于DSP+FPGA数字平台，实现电压/电流的高精度闭环控制（精度±0.01%FS）；

• 回馈模块：通过有源功率因数校正（APFC）电路，将直流电能逆变为与电网同频同相的交流电，回馈效率≥92%。

2. 关键技术指标：定义“高精度”与“高节能”

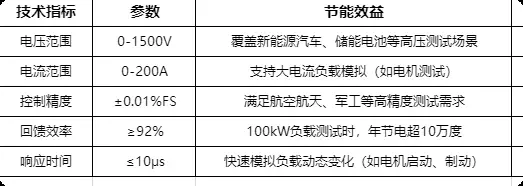

以某品牌双向直流电源（型号：BDP-100kW）为例，其核心指标达到行业**水平：

3. 双向模式的应用场景

• 正向模式（电源）：输出稳定直流电压/电流，用于电池充电、电机驱动测试；

• 反向模式（负载+回馈）：吸收被测设备（如电池放电、电机制动）产生的电能，经处理后回馈至电网，实现“零能耗测试”。

三、重塑电子负载：从“消耗型”到“再生型”的范式革命

高精度双向直流电源对电子负载的重塑，体现在功能替代、效率提升、场景扩展三个维度，彻底改变了测试设备的“能源属性”。

1. 功能替代：“二合一”的测试解决方案

双向直流电源可直接替代传统“直流电源+电阻负载”的组合，实现“一机两用”：

• 电池测试：正向模式为电池充电，反向模式模拟电池放电负载，并将放电电能回馈至电网；

• 电机测试：正向模式驱动电机运转，反向模式模拟电机制动负载，回收制动能量（如电动汽车 regenerative braking 测试）。

案例：某新能源汽车电池测试实验室，将传统“电源+电阻负载”替换为双向直流电源后，测试能耗降低90%，年节电达15万度，2年即可收回设备投资。

2. 效率提升：“零能耗测试”的实现

双向直流电源的回馈效率≥92%，意味着测试过程中92%以上的能耗可被回收利用：

• 传统方案：100kW电池放电测试，电阻负载消耗100kW电能，全部转化为热能；

• 双向方案：100kW电池放电测试，双向电源吸收100kW电能，其中92kW回馈至电网，仅8kW用于设备损耗，能耗降低92%。

3. 场景扩展：从“实验室”到“工业现场”

双向直流电源的高精度与宽范围特性，使其适用于更多高要求场景：

• 航空航天：模拟卫星电源系统的充放电循环，控制精度达±0.005%FS；

• 储能系统：测试储能变流器（PCS）的双向功率流动特性，支持1500V高压测试；

• 数据中心：模拟UPS电源的负载变化，回收UPS放电能量，降低数据中心能耗。

•


四、**测试节能新范式：技术演进与行业影响

高精度双向直流电源的普及，正推动电子测试行业从“高能耗”向“低能耗、智能化”转型，形成全新的节能范式。

1. 技术演进：从“单机节能”到“系统协同”

• 数字孪生融合：通过构建双向电源与被测设备的数字孪生模型，实现测试参数的智能优化（如动态调整回馈效率）；

• AI能效管理：集成AI算法，实时分析测试数据，自动切换工作模式（正向/反向），**化节能效益；

• 多机并联：支持多台双向电源并联运行，满足MW级大功率测试需求（如风电变流器测试）。

2. 行业标准与政策推动

• 国际标准：IEC 61851-23《电动汽车传导充电系统 第23部分：双向充电系统》将双向电源列为核心测试设备；

• 国内政策：国家发改委《绿色技术推广目录（2024年版）》将“高精度双向直流电源”纳入节能技术，给予财政补贴（最高20%设备总价）。

3. 环境与经济价值

• 环境价值：一台100kW双向直流电源年节电10万度，相当于减少CO₂排放80吨（按火电发电计算）；

• 经济价值：企业采用双向电源后，测试成本降低30%-50%，同时减少散热设备投入，形成“节能-降本-环保”的良性循环。

五、应用案例：双向直流电源的“节能实践”

双向直流电源已在新能源、航空航天等领域落地，验证了其“重塑负载、**节能”的实际价值。

案例1：新能源汽车电池测试

• 背景：某车企电池实验室需测试动力电池的充放电循环特性，传统方案年耗电量超20万度；

• 解决方案：采用2台100kW双向直流电源并联，正向模式充电，反向模式放电并回馈电能；

• 成果：测试能耗降低92%，年节电18.4万度，CO₂减排147吨，实验室空调负荷减少60%。

案例2：航空航天电源测试

• 挑战：卫星电源系统需模拟太空环境下的充放电循环，要求控制精度±0.005%FS；

• 解决方案：使用高精度双向直流电源（精度±0.005%FS），实现电源系统的动态测试；

• 价值：测试数据精度满足航天标准，同时回收放电能量，降低实验室能耗。

六、未来展望：从“节能”到“智能能源管理”

高精度双向直流电源的未来发展方向是**“智能能源管理系统”**——不仅实现自身的能量双向流动，更能与电网、储能系统协同，成为“微电网”的核心节点：

1. 与储能系统协同

双向直流电源可将测试回收的电能存储于储能电池中，在电网高峰时放电，进一步降低企业用电成本；

2. 虚拟电厂（VPP）集成

通过聚合多台双向电源，形成“虚拟负载/电源”，参与电网调峰调频，为企业创造额外收益；

3. 绿色测试实验室

基于双向电源的“零能耗测试”理念，构建“绿色测试实验室”——测试过程中产生的能量全部回收利用，实现“碳足迹为零”的测试环境。

结语：双向直流电源——测试行业的“能源革命”

高精度双向直流电源的出现，彻底打破了传统电子负载“消耗能源”的固有认知，实现了“从消耗到回馈”的范式转变。它不仅是一种“测试设备”，更是一种“能源管理工具”——通过能量双向流动，将测试过程中的“能耗负担”转化为“节能收益”。

随着全球“双碳”目标的推进，双向直流电源将成为电子测试行业的“标配”，**测试节能新范式。未来，它将与数字孪生、AI等技术深度融合，构建更智能、更高效的测试生态，为电力电子、新能源等领域的发展提供“绿色动力”。

正如行业专家所言：“双向直流电源不是简单的‘设备升级’，而是测试行业的‘能源革命’——它重新定义了测试设备的价值，让‘节能’成为测试的核心竞争力。
